一側足場仮設計画CADシステム

一側足場仮設計画CADシステム

一側足場仮説計画CADシステム

一側足場仮設計画CADシステムは、シーワークスと足場施工会社との業務提携により、ユーザーの視点で作成された本格的な3次元仮設計画CADシステムです。統一規格のない一側足場の形状・サイズを可変登録することで、ほとんどの足場メーカーへの対応を可能にしています。

仮設工業会発行「くさび緊結式足場の組立て及び使用に関する技術基準」パンフレットにCWORKS作成の
図面が採用されました。

今日、一側足場仮設計画における図面作成業務は、CALS/ECの電子納品や受注先のISO認定取得（工事記録の保管義務、安全管理責任等）で単なる現場施工図ではなくなってきています。
シーワークスではスピーディーかつ内容を充実させた一側足場のトータル仮設計画システムを提供しています。
もうドラフターの代用品では生き抜くことは出来ない時代です。この機会に是非、ＣＷＯＲＫＳ製品のご導入を検討下さい。

※CWORKS CAD では、左記の様なパース図面も簡単に作図出来ます！

住宅の壁・屋根形状入力を独自の工夫により省力化、足場も外周はもちろん気になる下屋足場も簡単に配置します。
他にも総合仮設には欠かせないフェンス・ゲート・ごみ箱・仮設トイレ等の環境部材から住宅形状、メインの足場部材一式まで、データを網羅しています。
また、現場のさまざまな立地条件に対応する機能も備えています。たとえば支柱位置にあるの高低差（ブロック塀等）や設置面の傾斜を設定でき、もちろん支柱の縦割りに連動します。


	３次元モデルによる現場をシミュレートしながらの仮設計画が完成します。そこからすべての仮設計画図面（平面・立面・断面・パース）と、マスタファイルと連動して仮設資材の数量・重量データを正確に抽出。効率的かつスピーディーな処理を実現しています。


	DXFファイルはもちろん、DWGファイル、JWW（JWC）ファイル、SXFファイルのIN・OUTも可能です。取引先のCADデータ変換が可能です。

住宅足場CADの新基準！一側足場のプロが監修を担当。だから実際の仮設現場で起こりうる問題を考慮して製作されています。３次元処理により平面・立面・部材数量が同時に処理されるので時短効果は絶大です。膨大な量の仮設図面製作も自動割付＋変更の容易さで迅速に処理します。是非デモンストレーション（実演）にて他社製品との違いを実感して下さい。割付速度と適正な自動割付の違いにに驚かれると思います。

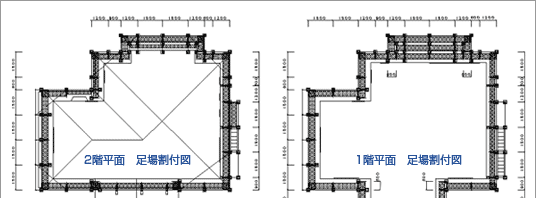

割付平面図

割付立体図 [ 回転自在 ]

割付立面図

ビジュアルな作図構成

総合仮設計画図の作成もOK

改修工事等で撮影した現場デジタル写真、または竣工図面のスキャナーデータを簡単にＣＡＤ割付図面と合成する事ができます。写真・スキャナーデータのスケールをＣＡＤのスケールに調整する機能がありますので、建物に対して足場を割付けたようなリアルな仮設計画図を簡単に完成する事ができます。
ＪＰＧデータとＢＭＰデータの合成が可能です。

CAD割付図面

写真等のJPGデータ

CAD図面とJPGデータの合成

クサビ式仮設足場のシミュレーション、3Dパースはプレゼンにも最適

元請からの要求も高まり、クサビ式仮設足場の3D化をご検討されているお客様が増えております。
一側足場仮設計画システムは、足場の図面作成を行うと3Dパースが簡単に作成できます。パースはマウスで自由に回転して確認することが可能です。ビル用足場、住宅足場共に作成可能です。

変更作業の高速化

今までも「簡単、早い、便利」とお客様にはご評価を頂いておりましたが、一括割付の精度が向上し、割付後の変更も簡単になりました。高さ方向の編集も、平面方向の変更も制限なく行えます。柔軟性が更に高まり、複雑な建物にも対応できます。

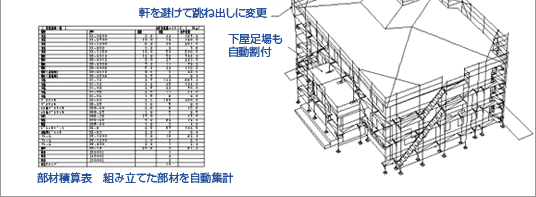

部材数量の同時積算

ＣＡＤで図面を画くことで同時に数量が積算できるのが３次元データの大きな特徴のひとつです。全ての部材配置・変更・削除時にリアルタイムで更新されます。実際に部材として配置を行っていますので図面と数量の整合性も高く、時間効率が大幅アップします。
また、積算結果は図面の中に表形式で記載が可能ですし、積算帳票としてプリンターから印刷したり、EXCELへデータを受け渡しする事もできます。部材マスターで各部材ごとの基本料・リース料を登録すればリース金額の算出も可能です。

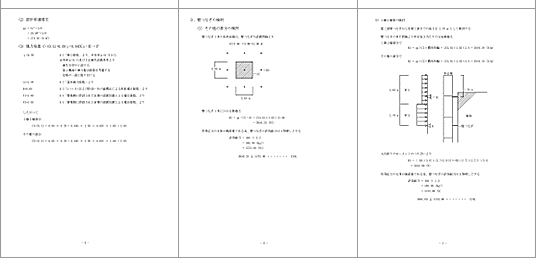

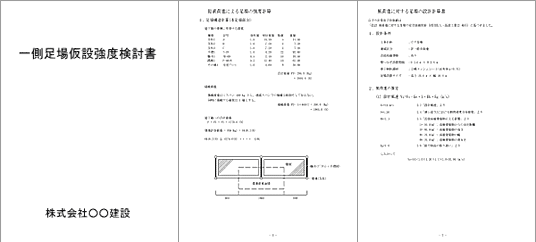

強度計算書の自動作成

足場の強度計算書の作成も、割り付けた足場支柱をクリックするだけで可能になりました。
必要な項目を確認、選択を行うと、本足場、一側足場の強度計算書が作成できます。
文字の入力や、難しい計算式等の入力も不要です。
一側足場仮設計画システムは、足場図面の作成だけでなく、一側足場の仮設強度計算も自動作成が出来るのです。

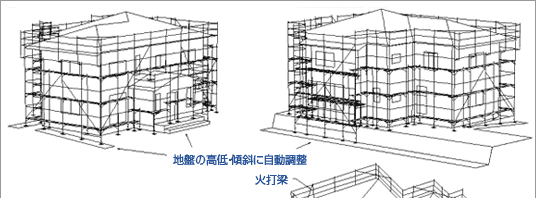

段差や傾斜も自動調整

実際の現場では段差や勾配がない方が珍しいくらいです。通常、専用ＣＡＤでもそういうややこしい部分は手直しで対応しなければなりません。

この一側足場仮設計画システムでは地盤の設定（勾配・高さ等）を行うことでジャッキ高さ、支柱部材の構成を割付け時に自動設定します。もちろん起こりうる変更にも簡単かつ柔軟に対処します。他にも現場からフィードバックされた要素が随所に盛り込まれています。新築・改装ともに数多くの現場で検証済みです。
